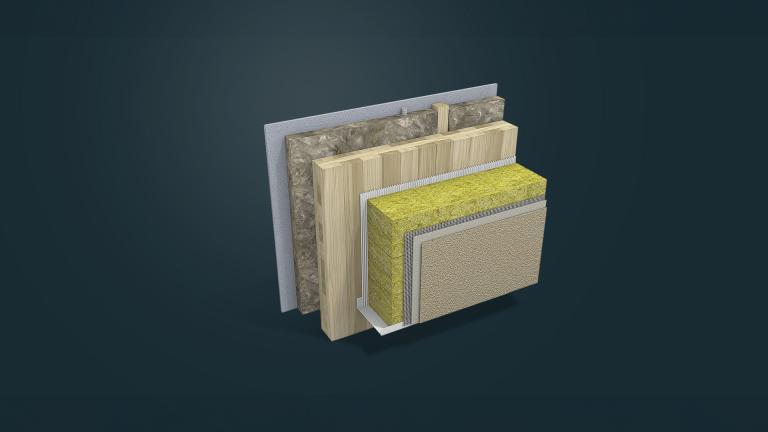

Konstrukcijski sistemi
Znanje in izkušnje, ki smo jih pridobili pri konstruiranju, certificiranju in gradnji skoraj nič-energijskih hiš, smo v Lumarju prenesli na vse naše montažne hiše.
Zunanje stene
Premišljeni in optimirani konstrukcijski sistemi predstavljajo osnovo vsake naše hiše.
Masiv iQwood – DLT
Debelina stene
297 mm
297 mm
Debelina izolacije
200 mm
200 mm
Toplotna prehodnost skozi izolacijo
0,15 W/m2K
0,15 W/m2K
Masiv – CLT
Debelina stene
382 mm
382 mm
Debelina izolacije
260 mm
260 mm
Toplotna prehodnost skozi izolacijo
0,12 W/m2K
0,12 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,13 W/m2K
0,13 W/m2K
Prestige 3.0
Debelina stene
347 mm
347 mm
Debelina izolacije
300 mm
300 mm
Toplotna prehodnost skozi izolacijo
0,12 W/m2K
0,12 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,14 W/m2K
0,14 W/m2K
Prestige Eko 3.0
Debelina stene
347 mm
347 mm
Debelina izolacije
300 mm
300 mm
Toplotna prehodnost skozi izolacijo
0,12 W/m2K
0,12 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,13 W/m2K
0,13 W/m2K
Pasiv Energy 3.0
Debelina stene
407 mm
407 mm
Debelina izolacije
360 mm
360 mm
Toplotna prehodnost skozi izolacijo
0,11 W/m2K
0,11 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,12 W/m2K
0,12 W/m2K

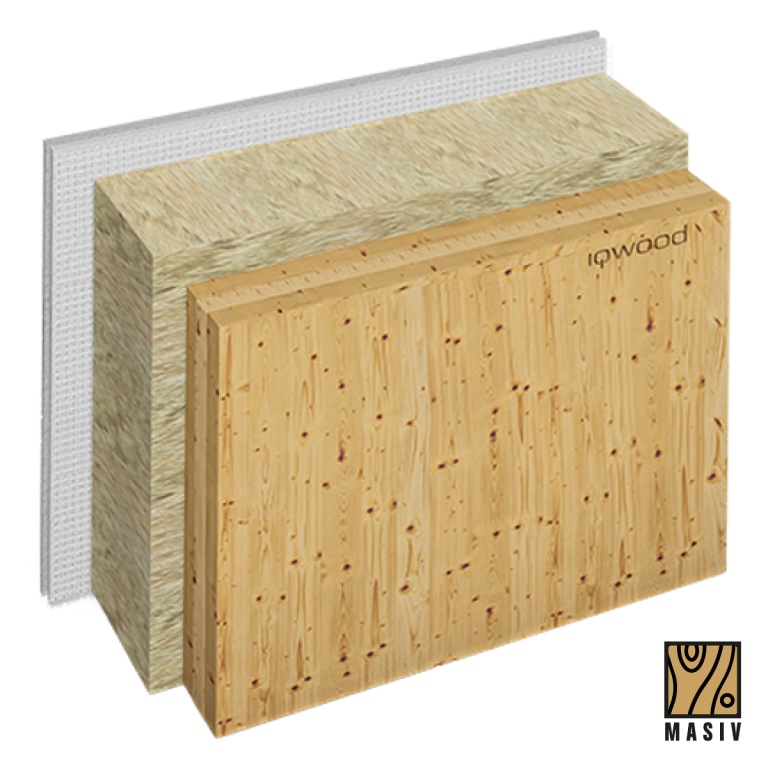

Masiv iQwood – DLT
Za gradnjo hiš z masivno leseno konstrukcijo vam ponujamo inovativni konstrukcijski sistem LUMAR MASIV iQwood, izdelan iz masivnega lesa smreke, mozničenega z bukovimi mozniki. Gre za difuzijsko odprt konstrukcijski sistem, izdelan popolnoma brez lepil ali drugih kemičnih dodatkov. Na zunanji strani je konstrukcija nadgrajena z 20 cm fasadne izolacije iz mineralne volne, namesto mineralne volne lahko izberete tudi izolacijo iz lesnih vlaken. Na notranji strani je ohranjena vidna lesena konstrukcija, ki doprinese k prijetnejši bivalni klimi. Preberite več o tehnologiji iQwood.
04
02
03
01
Tehnični podatki

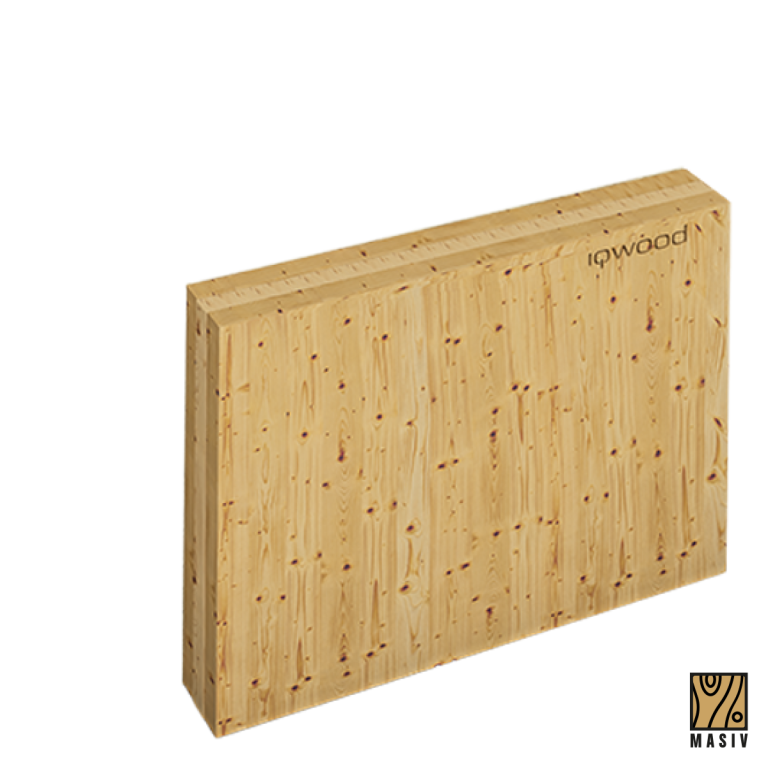

| 01 | Vidna stena iQwood | 90 mm |

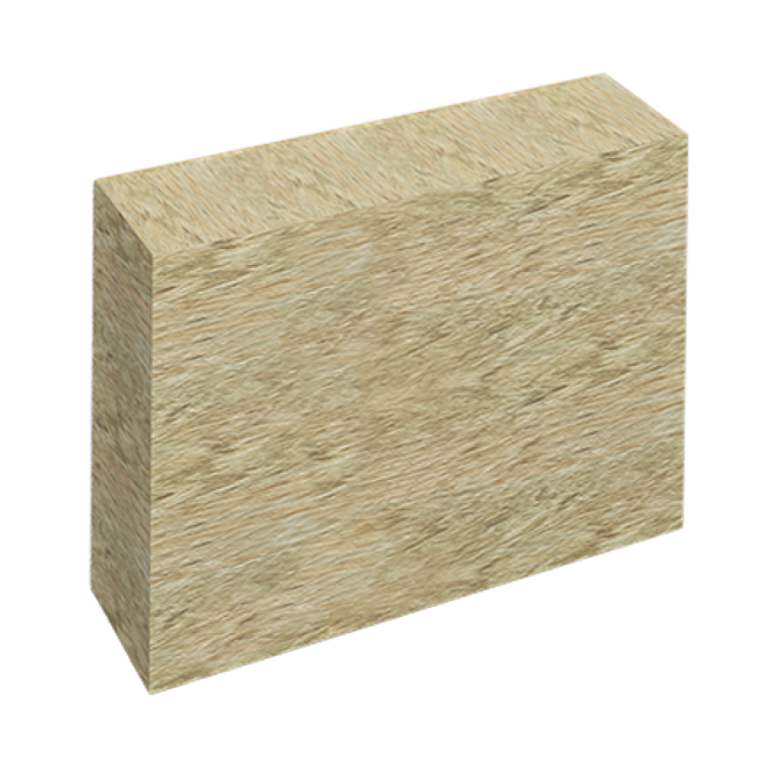

| 02 | Fasadna izolacija | 200 mm |

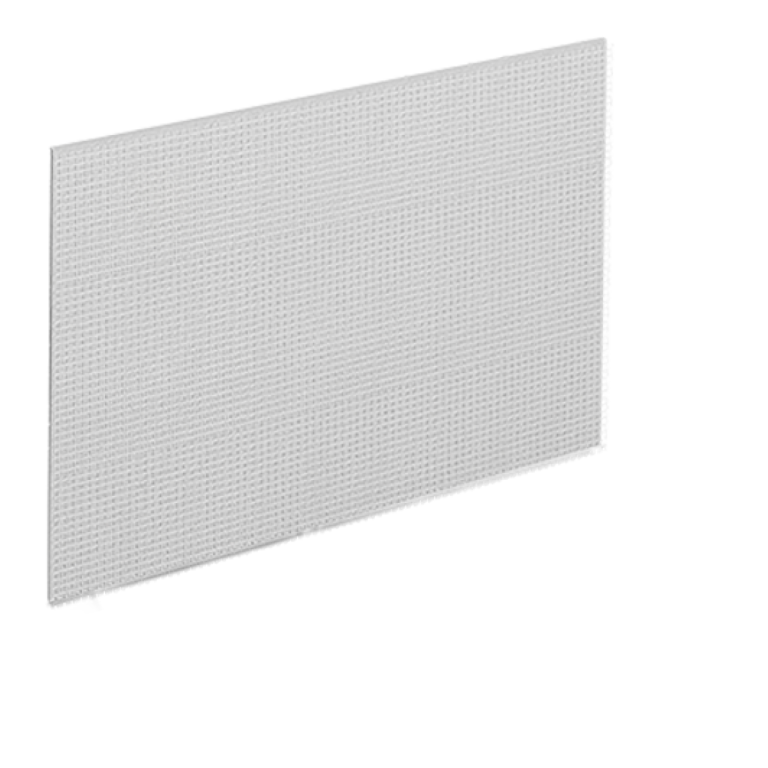

| 03 | Armirna malta in mrežica | 5 mm |

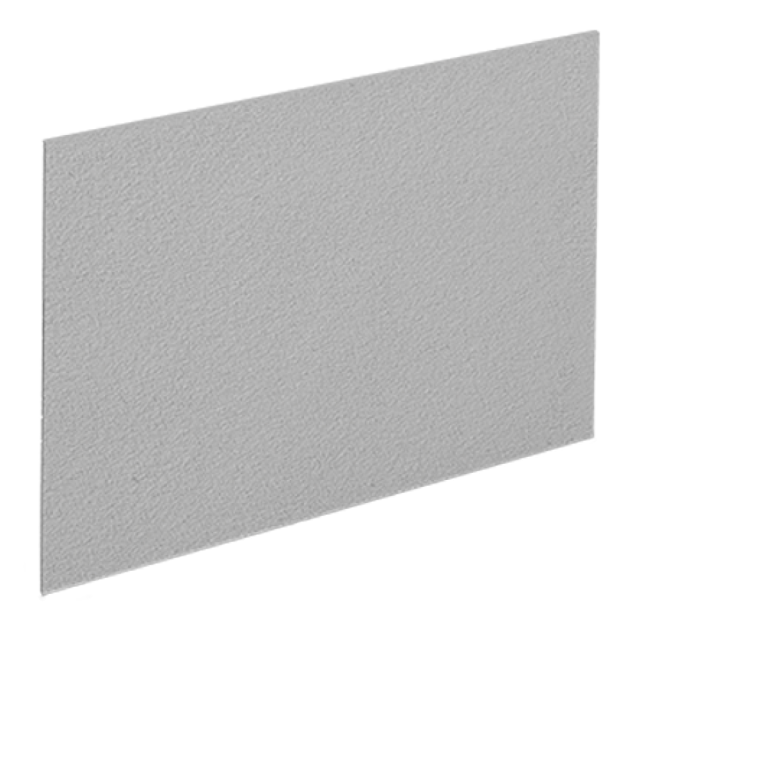

| 04 | Končni sloj fasade | 2 mm |
| Debelina stene | 297 mm | |
| Debelina izolacije | 200 mm | |
| Toplotna prehodnost skozi izolacijo | 0,15 W/m2K | |

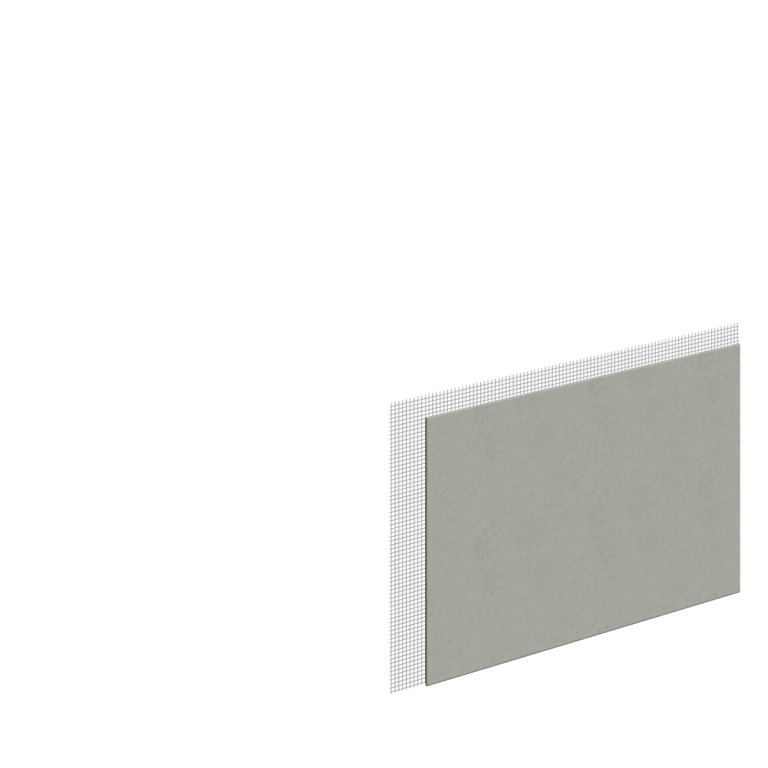

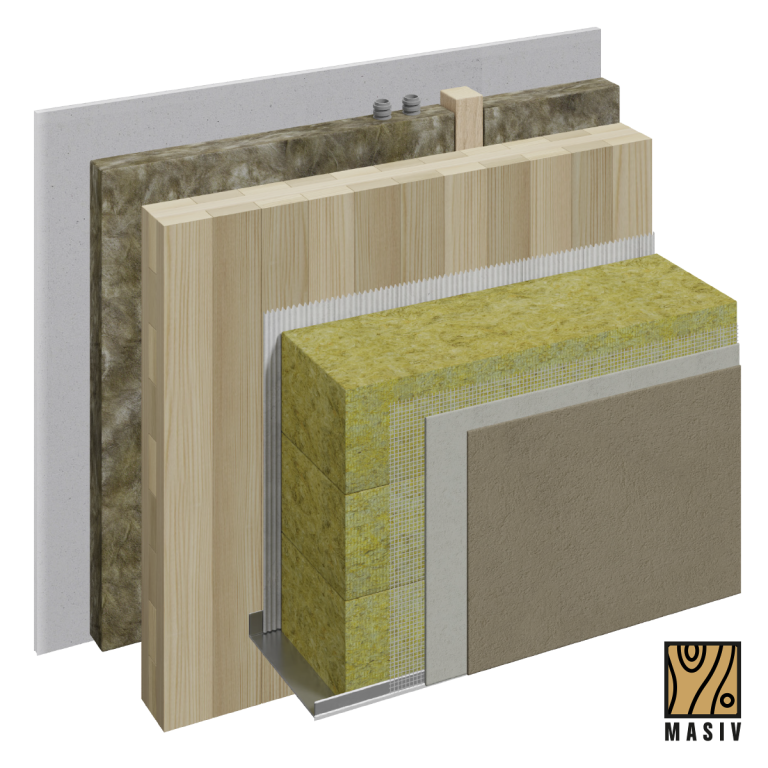

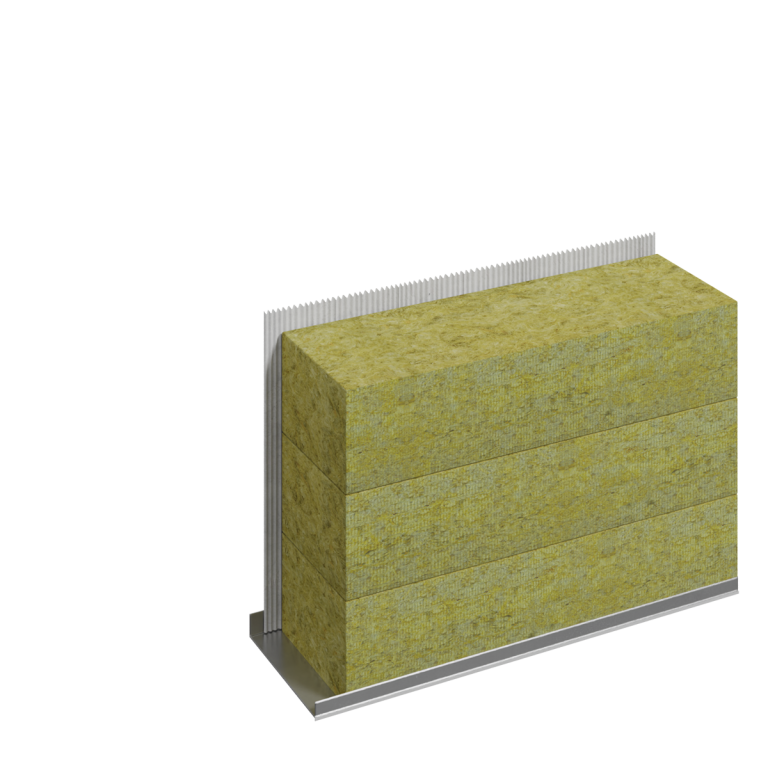

Masiv – CLT
Konstrukcijski sistem LUMAR MASIV je namenjen vsem tistim, ki želite pri gradnji hiše uporabiti masivno leseno konstrukcijo. Nosilno konstrukcijo predstavljajo križno lepljene masivne lesene plošče, ki jih iz zunanje in notranje strani dodatno izoliramo z mineralno izolacijo. Na notranji strani to predstavlja 60 mm debela inštalacijska ravnina v kateri so izvedeni vsi razvodi inštalacij. Z zunanje strani je vgrajenih 200 mm fasadne izolacije. Namesto mineralne izolacije lahko uporabimo tudi izolacijo iz lesnih vlaken. Konstrukcijski sistem je razvit za kompleksnejše arhitekturne zasnove in za vse, ki želijo hišo grajeno iz masivnega lesa.
06
05
04
03
01
02
Tehnični podatki
| 01 | Končni sloj fasade | 2 mm |
| 02 | Armirna malta in mrežica | 5 mm |
| 03 | Fasadna izolacija | 200 mm |

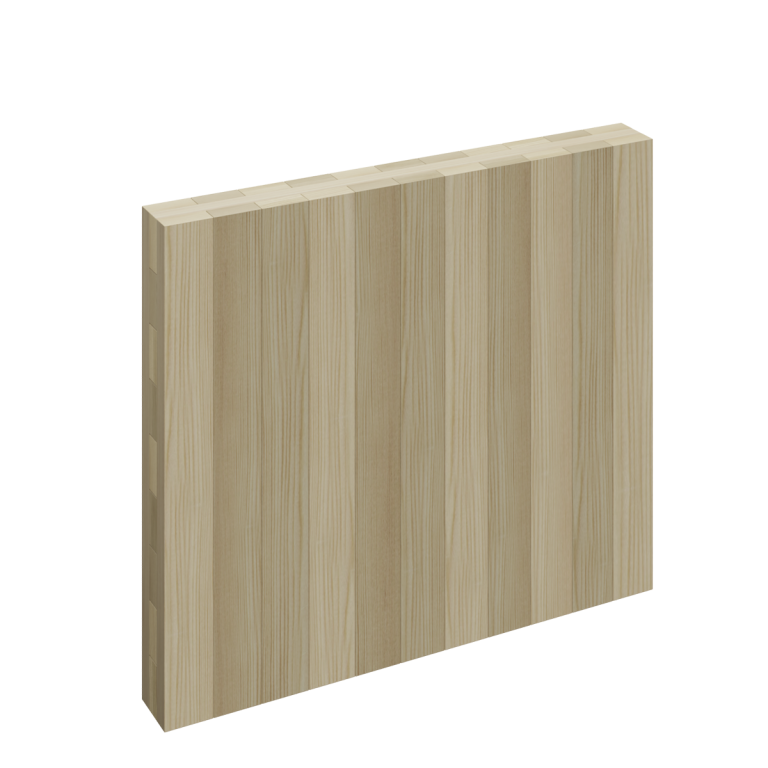

| 04 | Nosilna lesena konstrukcija - križno lepljene plošče | 100 mm |

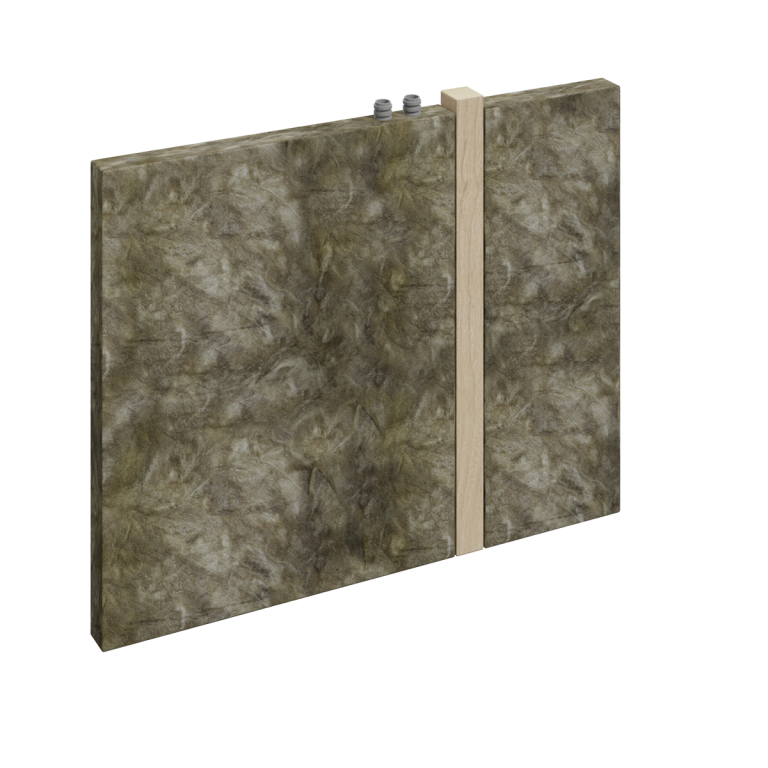

| 05 | Toplotna in zvočna izolacija z leseno podkonstrukcijo | 60 mm |

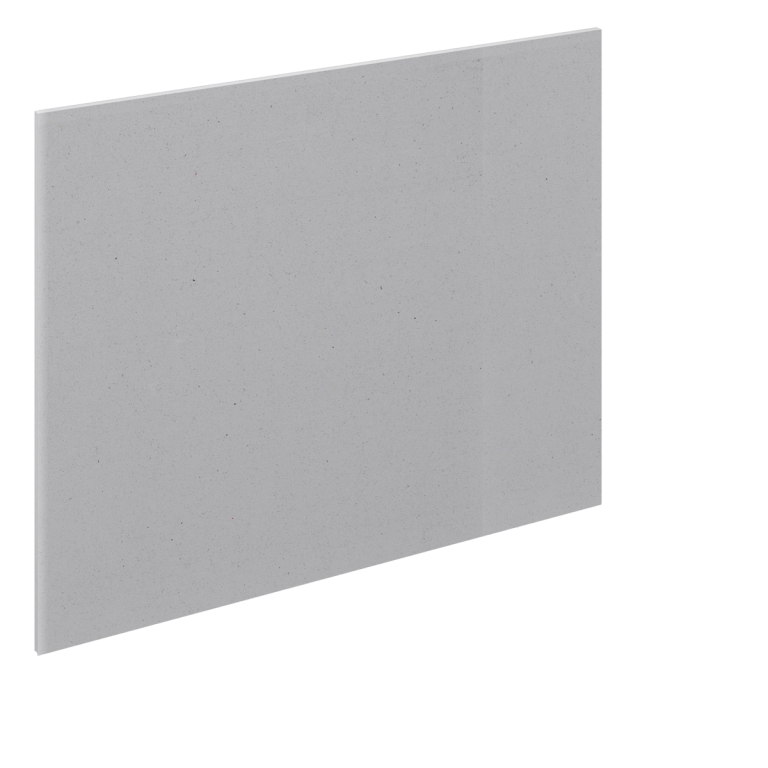

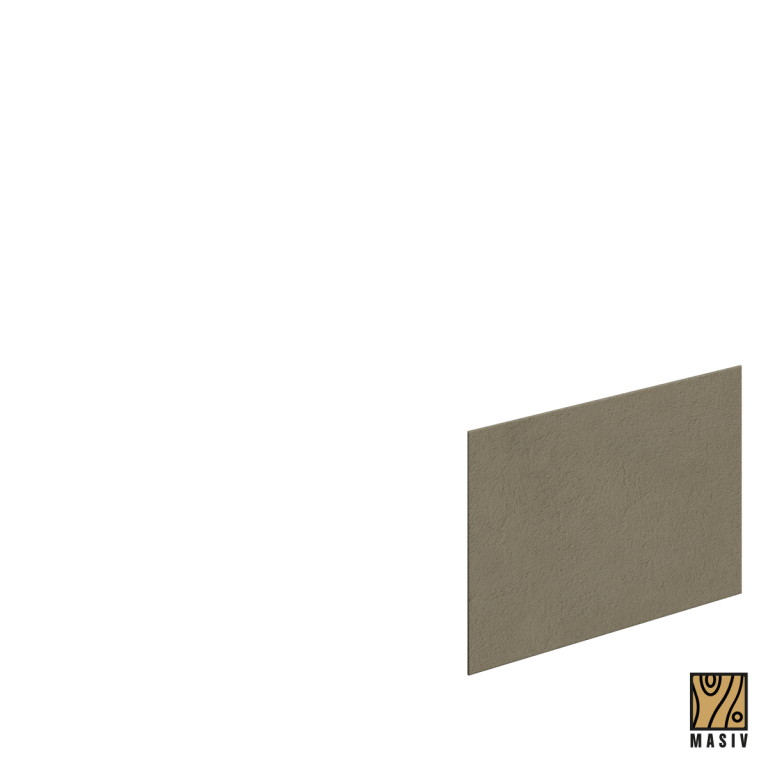

| 06 | Mavčno-kartonska plošča | 15 mm |
| Debelina stene | 382 mm | |
| Debelina izolacije | 260 mm | |
| Toplotna prehodnost skozi izolacijo | 0,12 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,13 W/m2K | |
Prestige 3.0
Konstrukcijski sistem LUMAR PRESTIGE 3.0 predstavlja izhodiščni konstrukcijski sistem za gradnjo hiš Lumar. Osnovna nosilna konstrukcija je izolirana s 160 mm mineralne volne in skupaj z mineralno fasadno izolacijo tvori difuzijsko odprt sistem gradnje. Konstrukcijski sistem ponuja zelo dobre toplotne karakteristike. Dvojna obloga sten v kombinaciji OSB plošče (15 mm) in mavčno vlaknene plošče (10 mm) ponuja odlično potresno varnost, zvočno zaščito in prijetno bivalno klimo.
01
02
03
05
06
07
08
04
Tehnični podatki
| 01 | Končni sloj fasade | 2 mm |

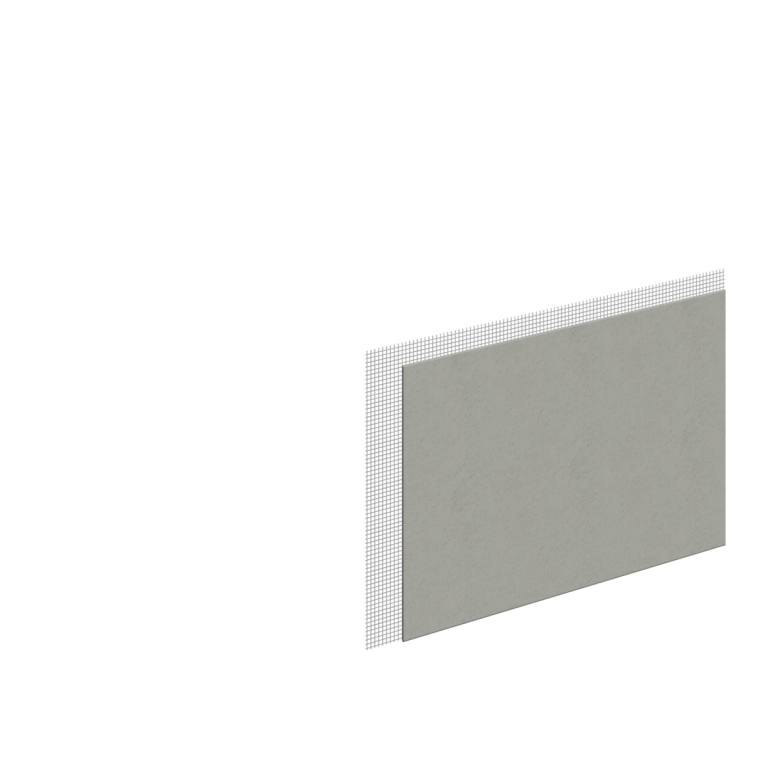

| 02 | Armirna malta in mrežica | 5 mm |

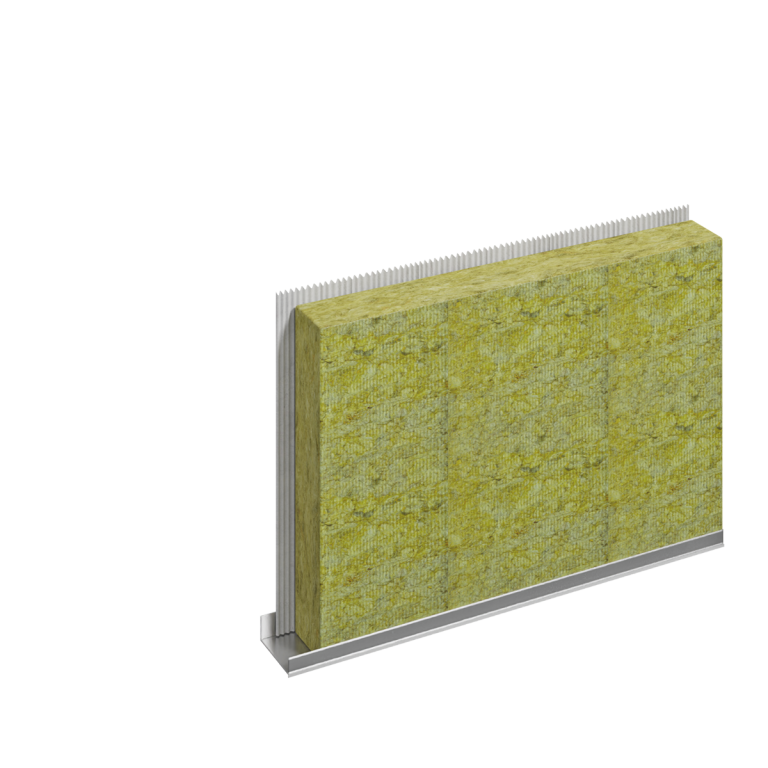

| 03 | Fasadna izolacija | 140 mm |

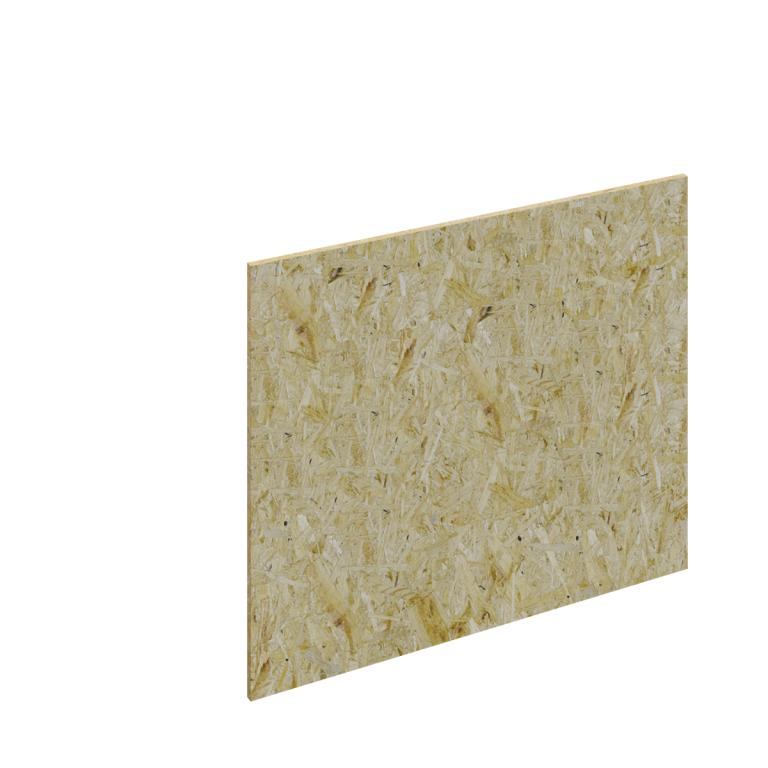

| 04 | OSB plošča | 15 mm |
| 05 | Mineralna toplotna in zvočna izolacija z leseno nosilno konstrukcijo | 160 mm |

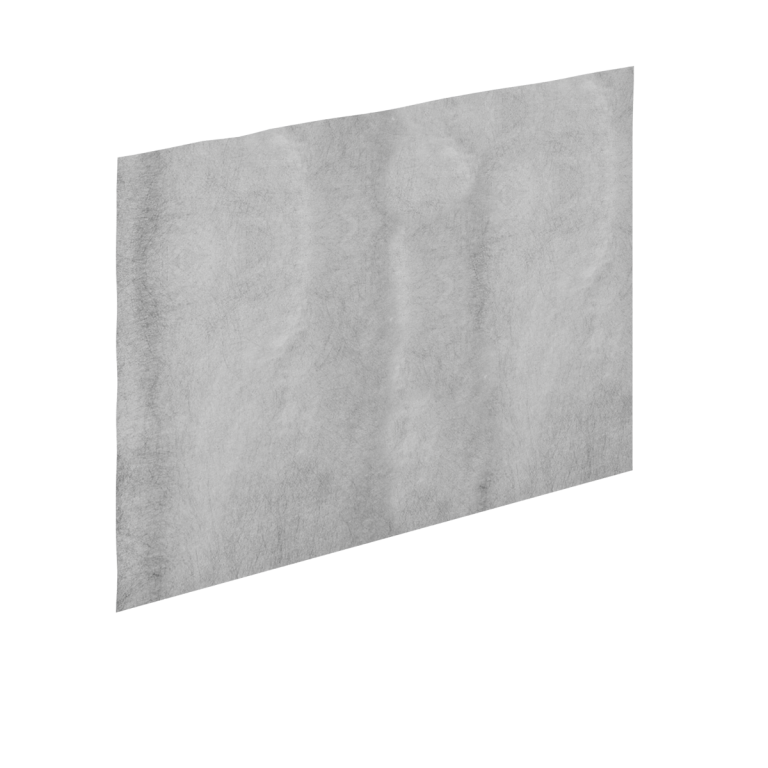

| 06 | Parna ovira | 0,2 mm |
| 07 | OSB plošča | 15 mm |

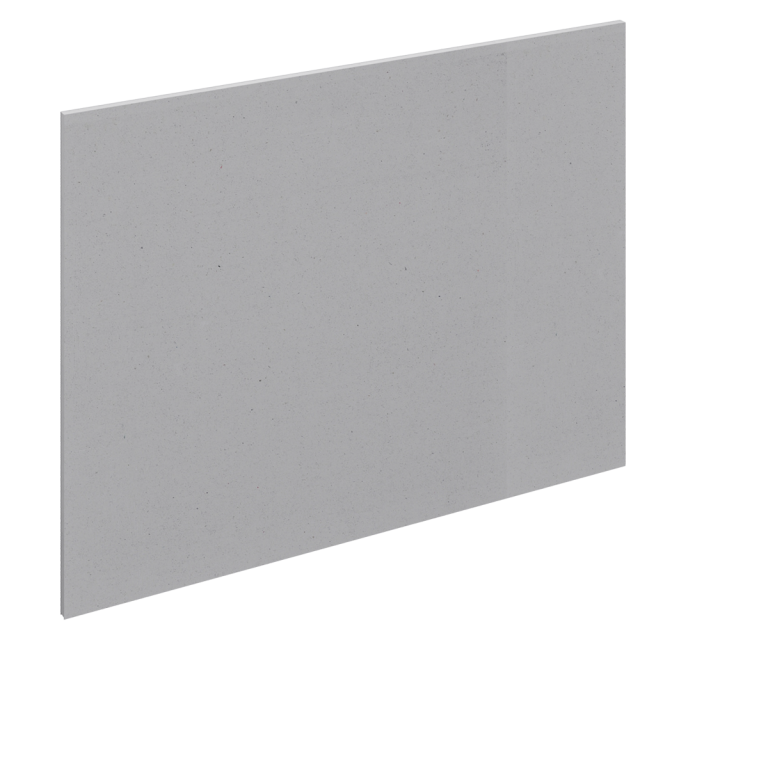

| 08 | Mavčno-vlaknena plošča | 10 mm |
| Debelina stene | 347 mm | |
| Debelina izolacije | 300 mm | |
| Toplotna prehodnost skozi izolacijo | 0,12 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,14 W/m2K | |

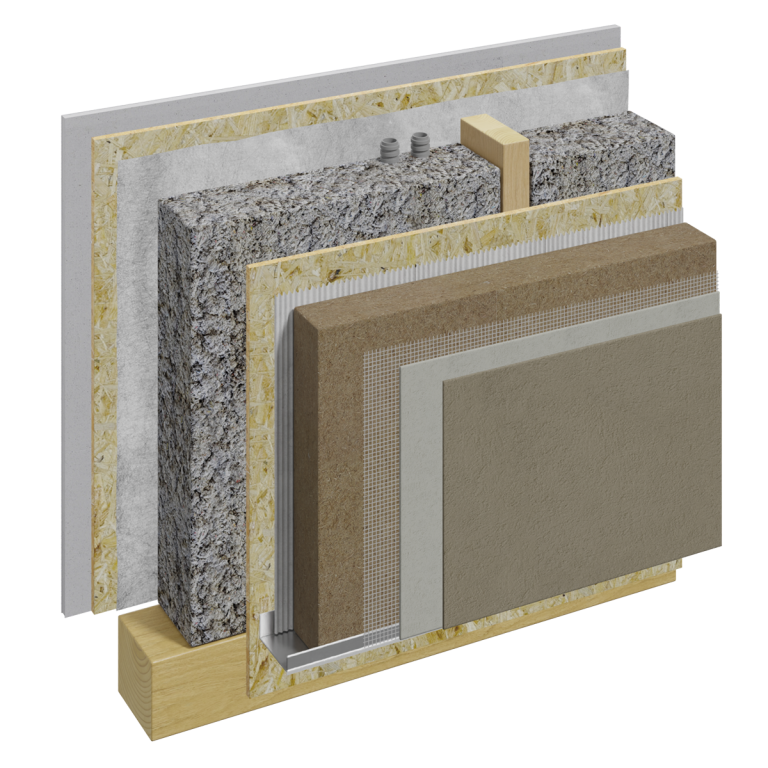

Prestige Eko 3.0
Ob dodatnem upoštevanju okoljskih vplivov vgrajenih materialov smo naš izhodiščni konstrukcijski sistem nadgradili v sistem LUMAR PRESTIGE EKO 3.0. Odlikuje ga izbor naravnih izolacijskih materialov; celuloznih in lesnih vlaken, ki ob odlični toplotni izolativnosti ponuja tudi odlično toplotno stabilnost konstrukcije, ki se odraža v dobri zaščiti pred poletno vročino.
02
03
04
06
07
01
05
08
Tehnični podatki

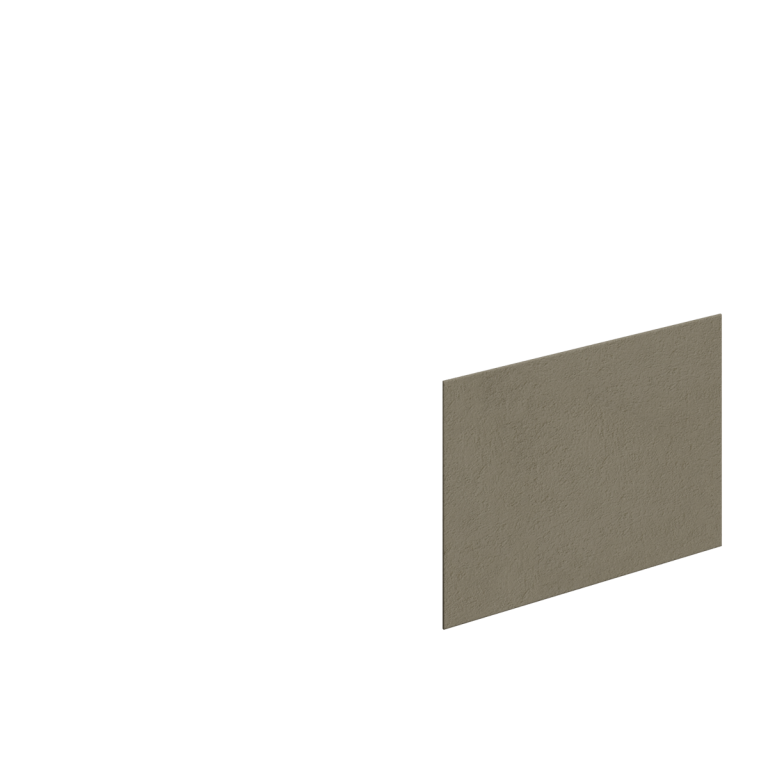

| 01 | Končni sloj fasade | 2 mm |

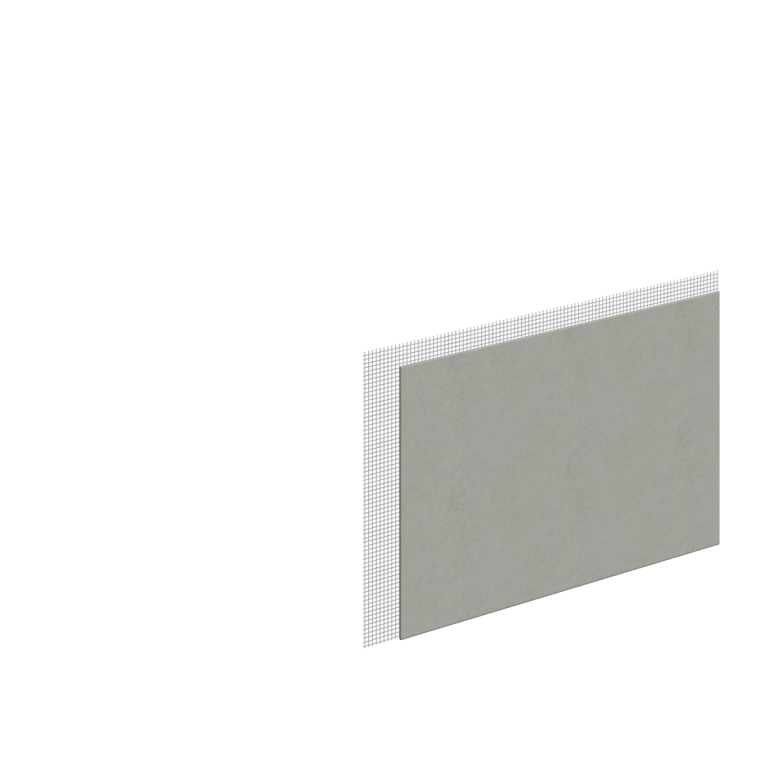

| 02 | Armirna malta in mrežica | 5 mm |

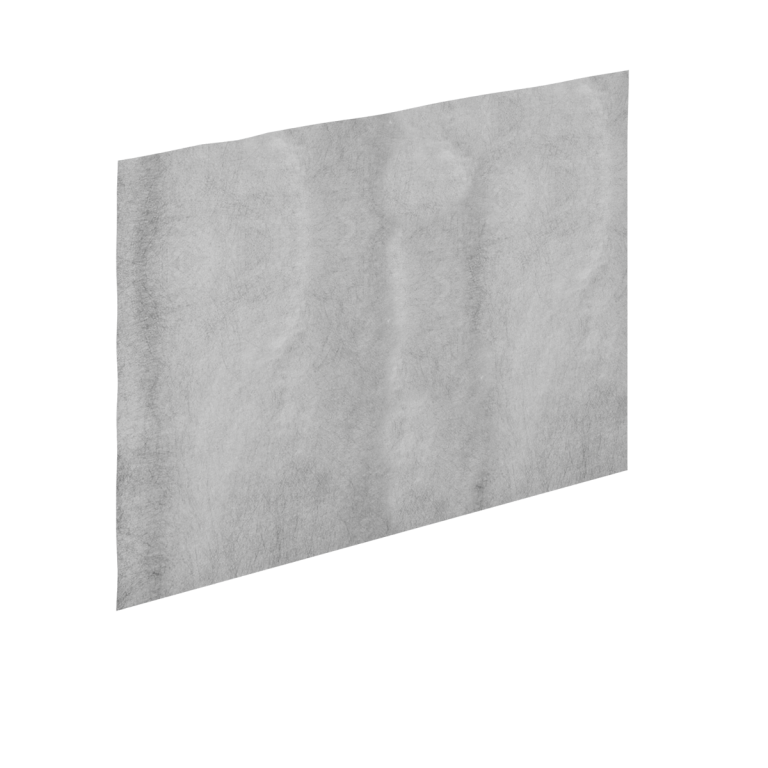

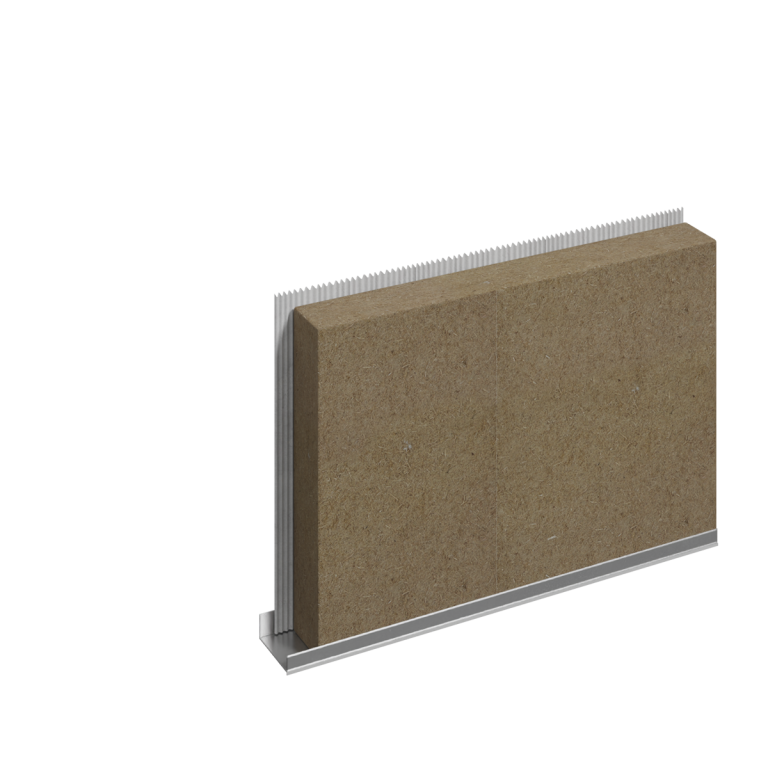

| 03 | Fasadna izolacija | 140 mm |

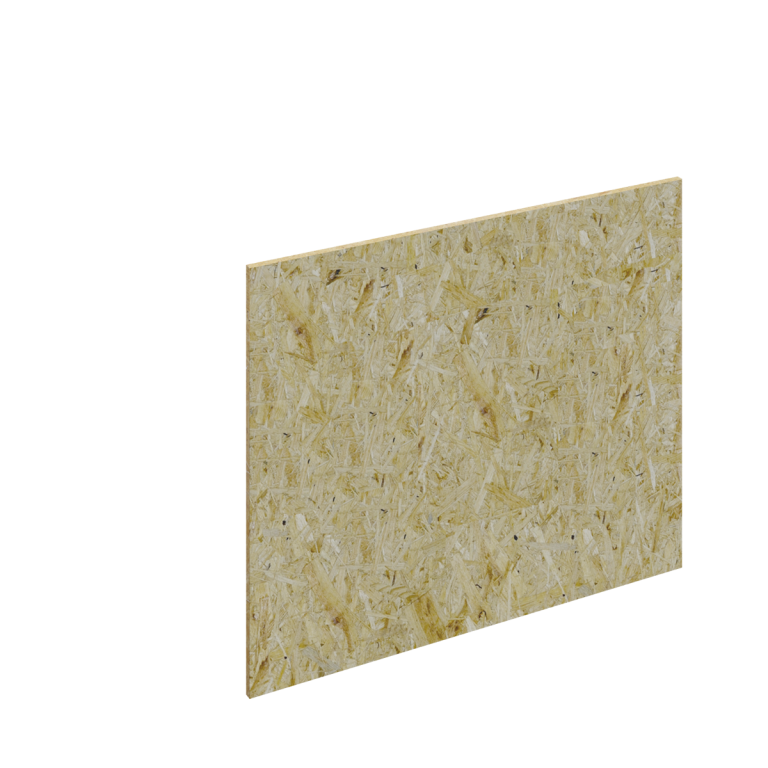

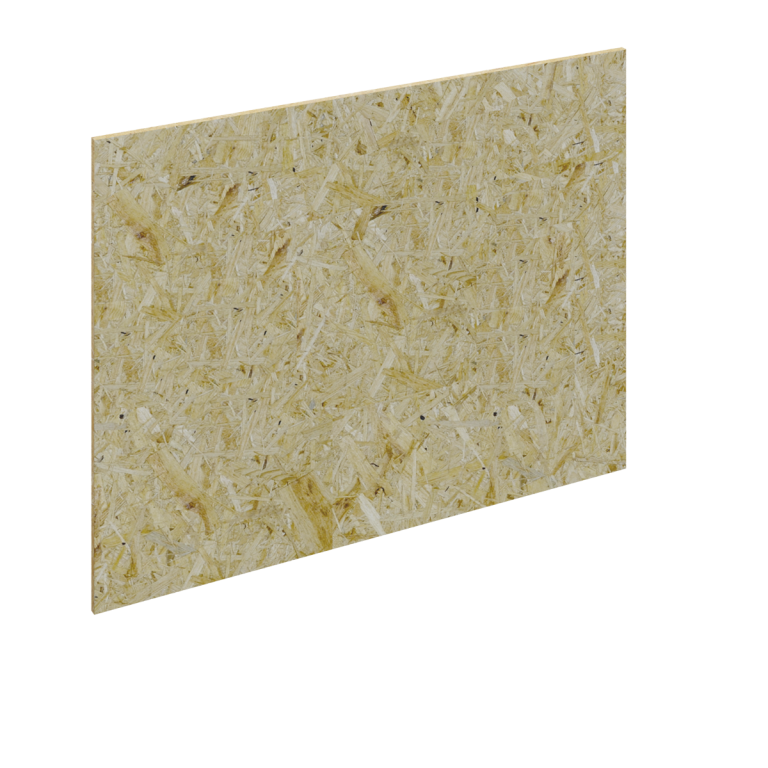

| 04 | OSB plošča | 15 mm |

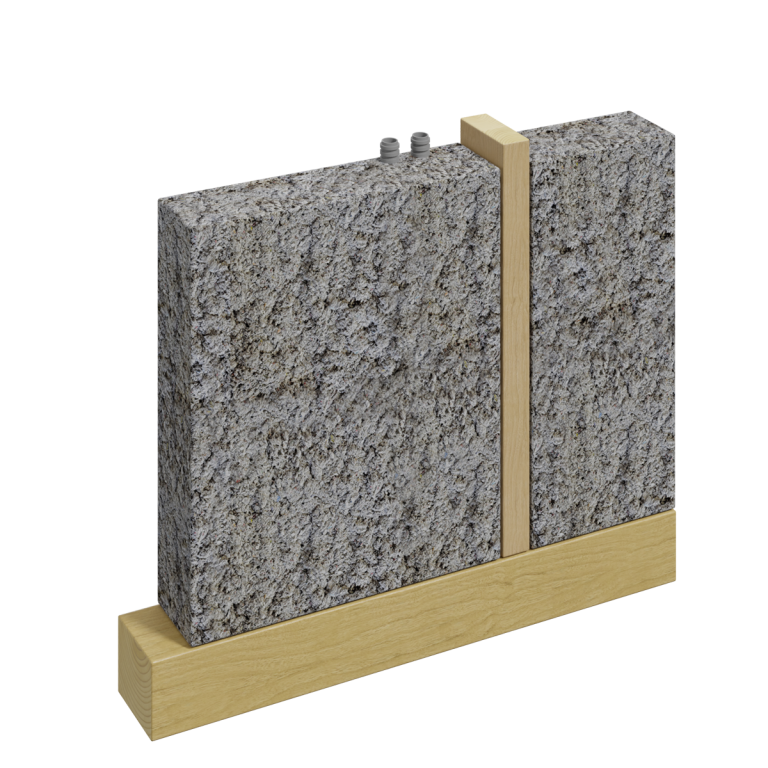

| 05 | Celulozna toplotna in zvočna iziolacija z leseno nosilno konstrukcijo | 160 mm |
| 06 | Parna ovira | 0,2 mm |
| 07 | OSB plošča | 15 mm |

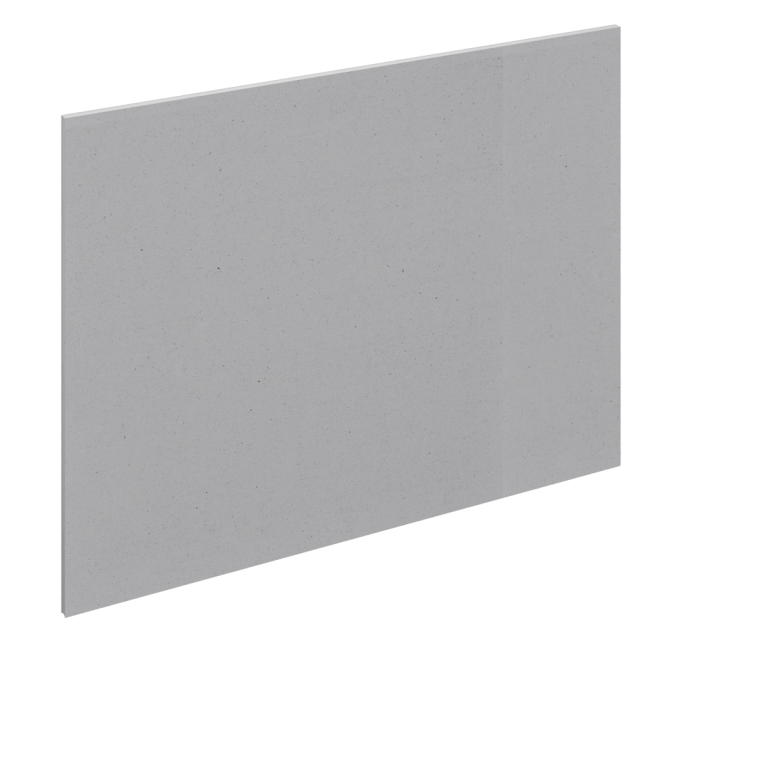

| 08 | Mavčno-vlaknena plošča | 10 mm |
| Debelina stene | 347 mm | |
| Debelina izolacije | 300 mm | |
| Toplotna prehodnost skozi izolacijo | 0,12 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,13 W/m2K | |

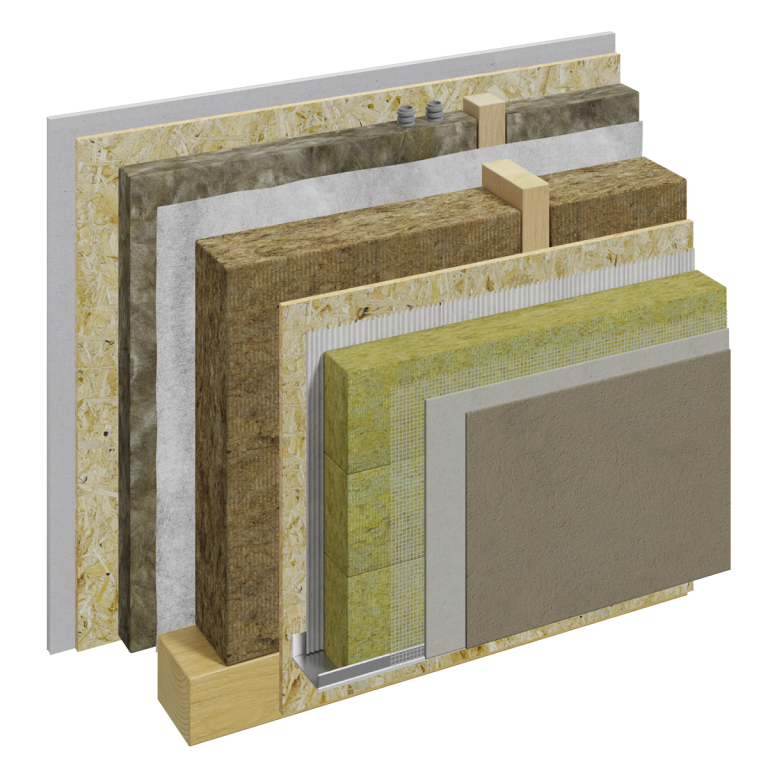

Pasiv Energy 3.0
Konstrukcijski sistem LUMAR PASIV ENERGY 3.0 odlikuje dobra sestava in premišljena izbira materialov. Izbrani materiali zagotavljajo odločno toplotno izolativnost.Prednost konstrukcijskega sistema ponuja dodatna inštalacijska ravnina na notranji strani, v kateri so izvedeni razvodi inštalacij. Tehnološko dovršenost potrjuje certifikat Passivhaus inštituta, znotraj katerega so preverjeni vsi ključni detajli za gradnjo.
01
03
05
08
09
02
04
06
07
Tehnični podatki

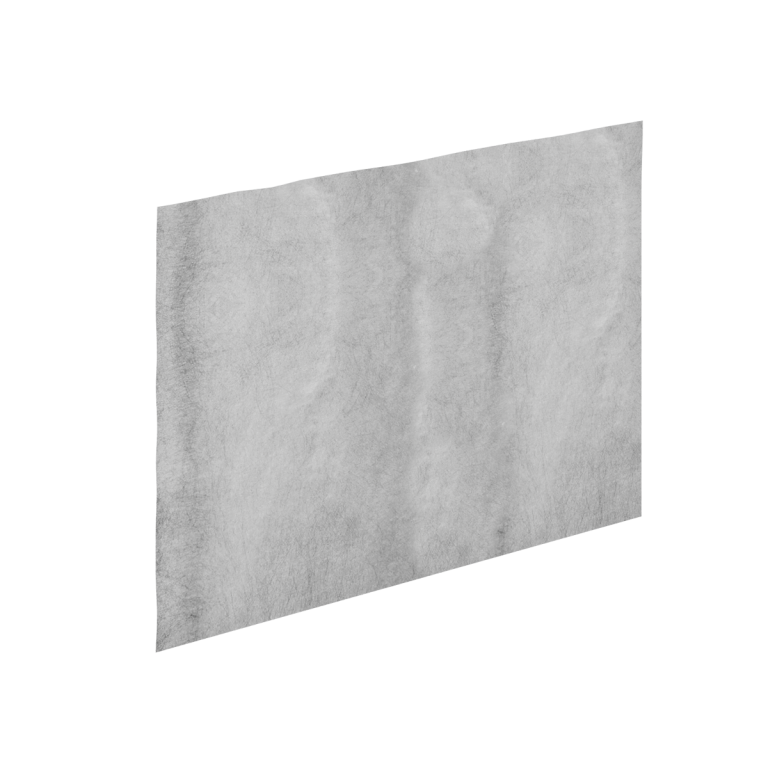

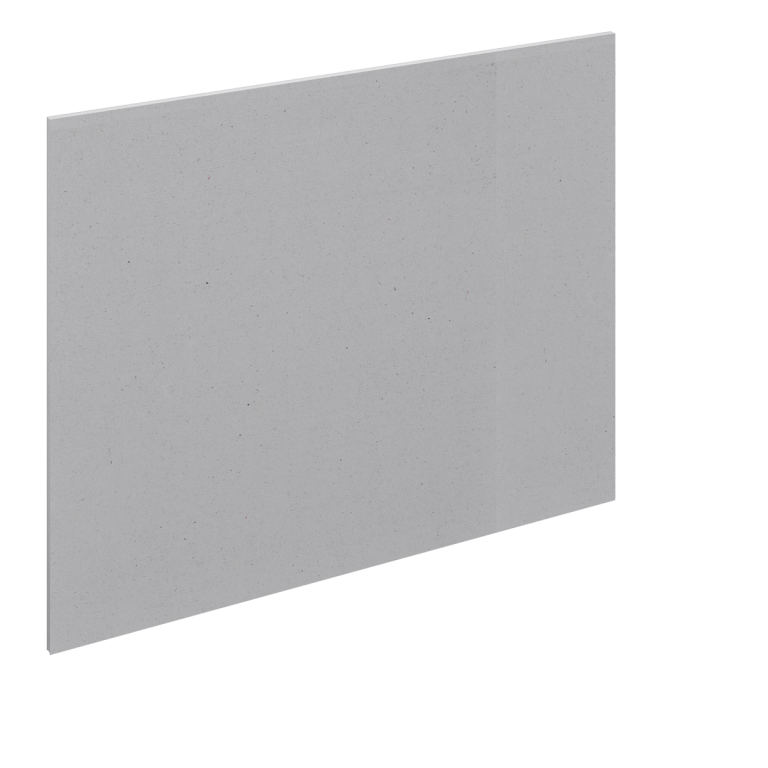

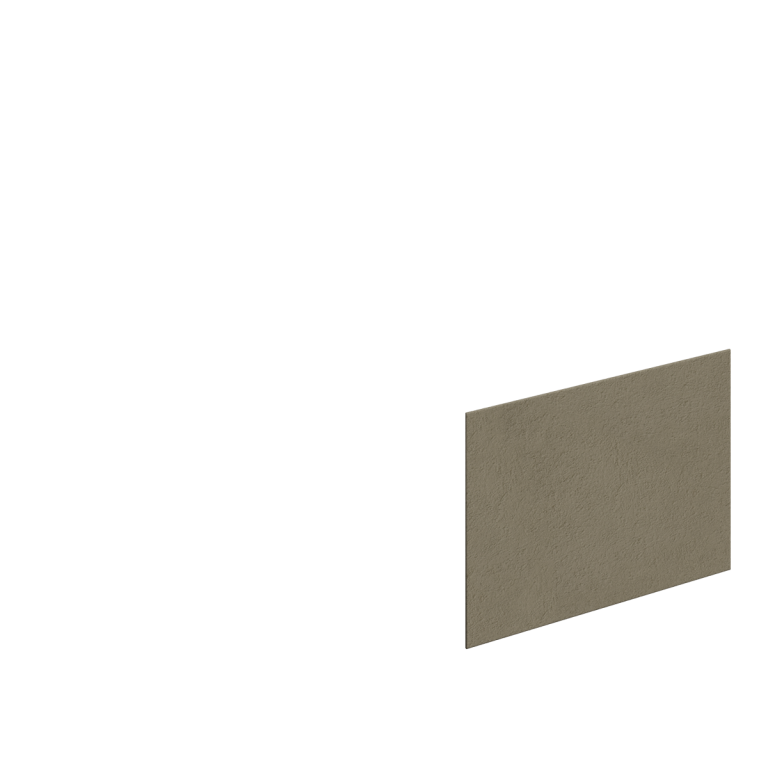

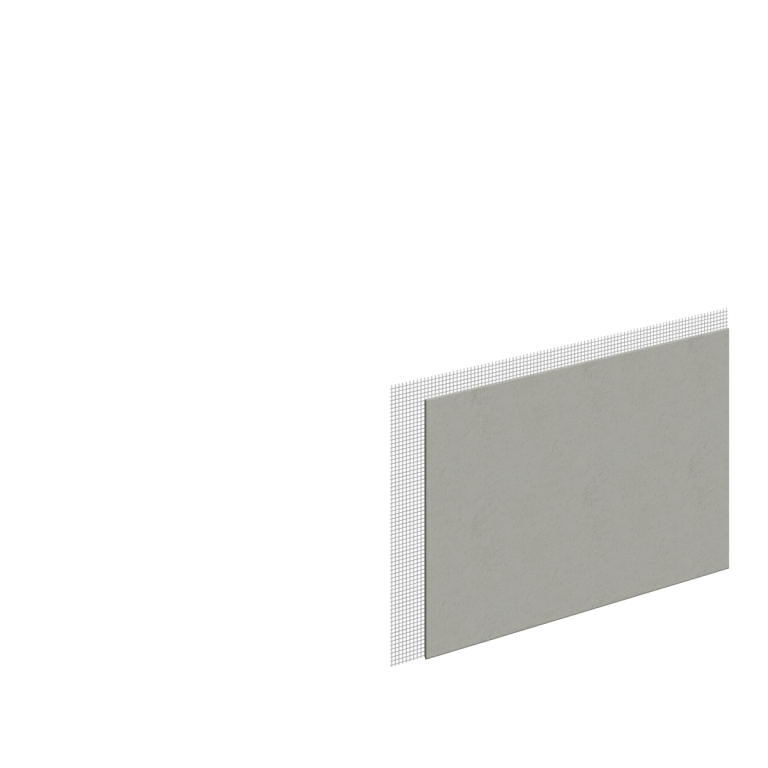

| 01 | Končni sloj fasade | 2 mm |
| 02 | Armirna malta in mrežica | 5 mm |
| 03 | Fasadna izolacija | 140 mm |

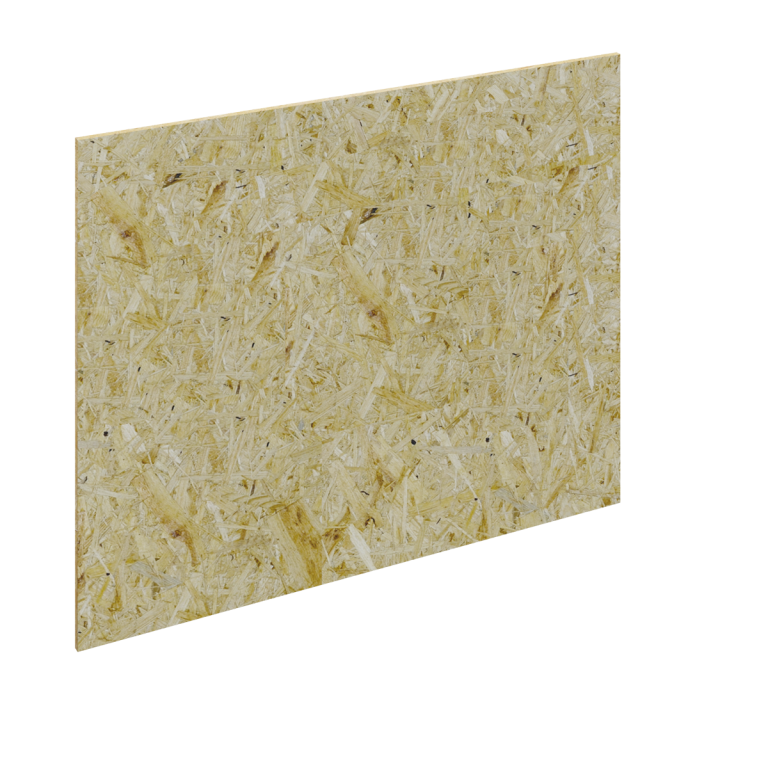

| 04 | OSB plošča | 15 mm |

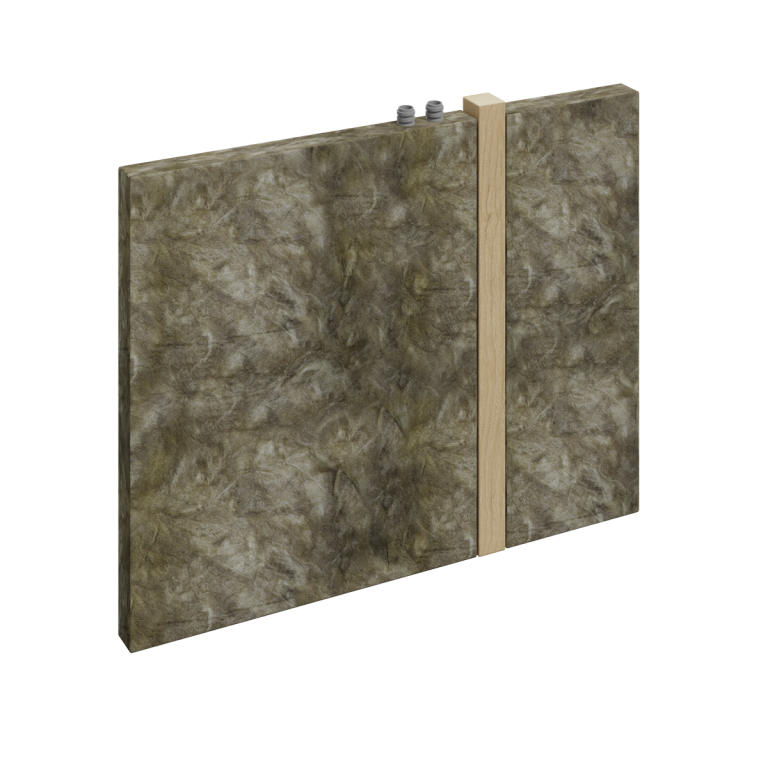

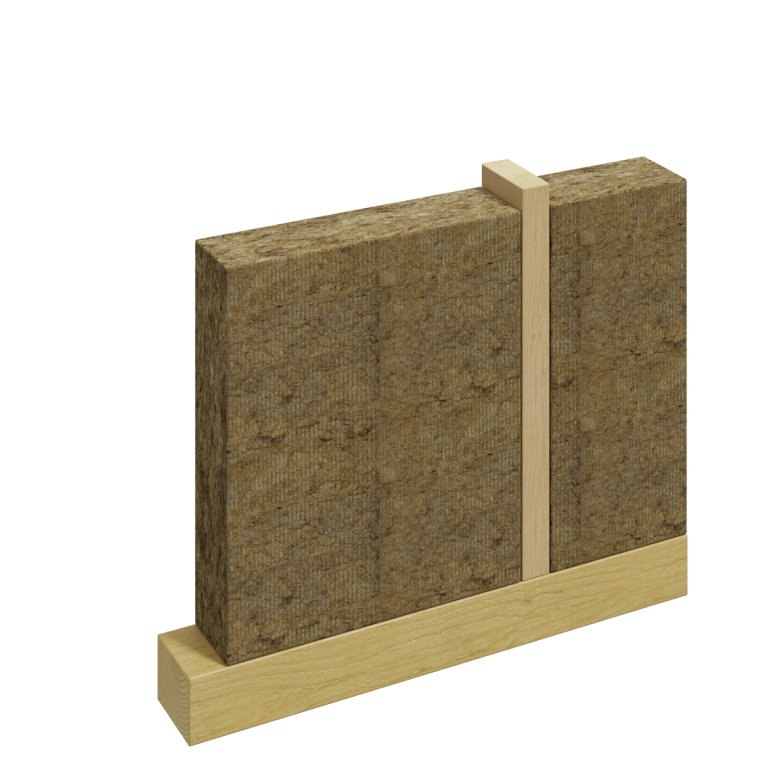

| 05 | Mineralna toplotna in zvočna izolacija z leseno nosilno konstrukcijo | 160 mm |
| 06 | Parna ovira | 0,2 mm |

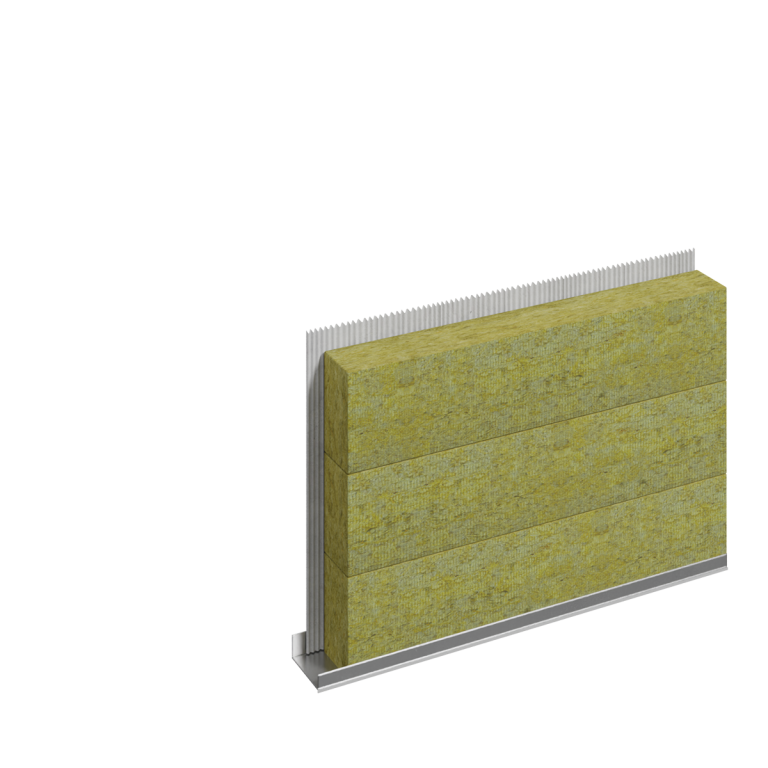

| 07 | Mineralna toplotna in zvočna izolacija z leseno podkonstrukcijo | 60 mm |

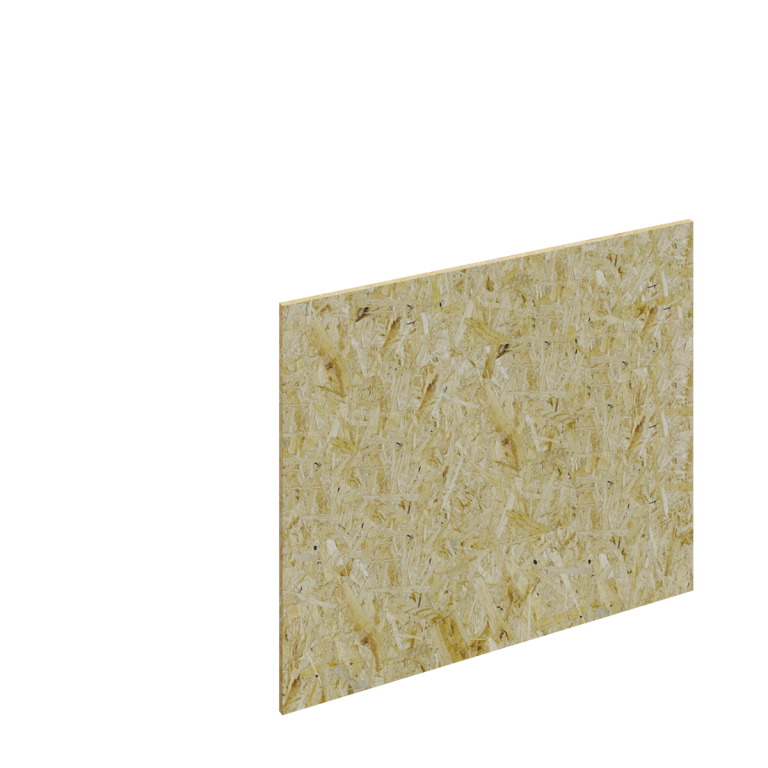

| 08 | OSB plošča | 15 mm |
| 09 | Mavčno-vlaknena plošča | 10 mm |
| Debelina stene | 407 mm | |
| Debelina izolacije | 360 mm | |
| Toplotna prehodnost skozi izolacijo | 0,11 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,12 W/m2K | |
Notranje stene
Različne možnosti za vaše udobje, tišino in trajnost.
Notranja stena Lumar 3.0
Debelina stene
150 mm
150 mm
Zvočna izolativnost stene Rw
45 dB
45 dB
Požarna odpornost
REI 45
REI 45
Notranja stena iQwood
Debelina stene
165 mm
165 mm
Notranja stena Lumar Silent 3.0
Debelina stene
150 mm
150 mm
Zvočna izoliranost Rw, R
47 dB
47 dB
Požarna odpornost
REI 60
REI 60

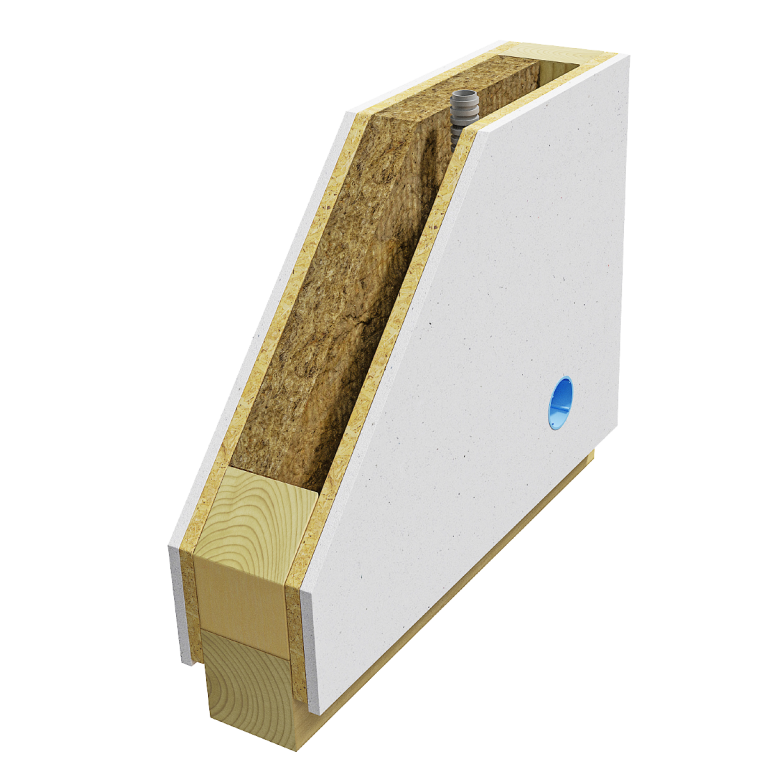

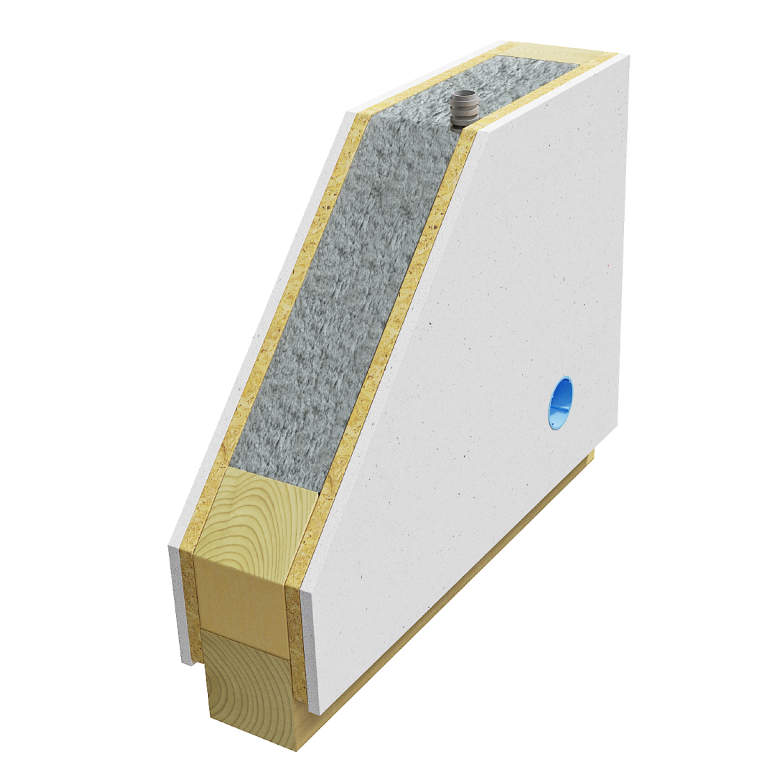

Notranja stena Lumar 3.0
Notranje stene v hišah Lumar so debeline 15 cm, tudi tukaj uporabljamo obojestransko dvojno oblogo. Nosilna konstrukcija je debeline 10 cm in je zapolnjena s 5 cm zvočne izolacije. Obojestransko je zaprta z dvojno oblogo, OSB ploščo debeline 15 mm in mavčno-vlakneno ploščo debeline 10 mm. Dvojna obloga prinaša pomembne prednosti na področju potresne zaščite, preprečevanja nastajanja lasnih razpok in možnosti obešanja večjih bremen.
01
02
03
04
05
06
Tehnični podatki
| 01 | Mavčno-vlaknena plošča | 10 mm |
| 02 | OSB plošča | 15 mm |
| 03 | Toplotna in zvočna izolacija iz mineralne volne oz. lesnih vlaken pri sistemu BIO | 50 mm |
| 04 | Nosilna lesena konstrukcija | 100 mm |
| 05 | OSB plošča | 15 mm |
| 06 | Mavčno-vlaknena plošča | 10 mm |
| Debelina stene | 150 mm | |
| Zvočna izolativnost stene Rw | 45 dB | |
| Požarna odpornost | REI 45 | |

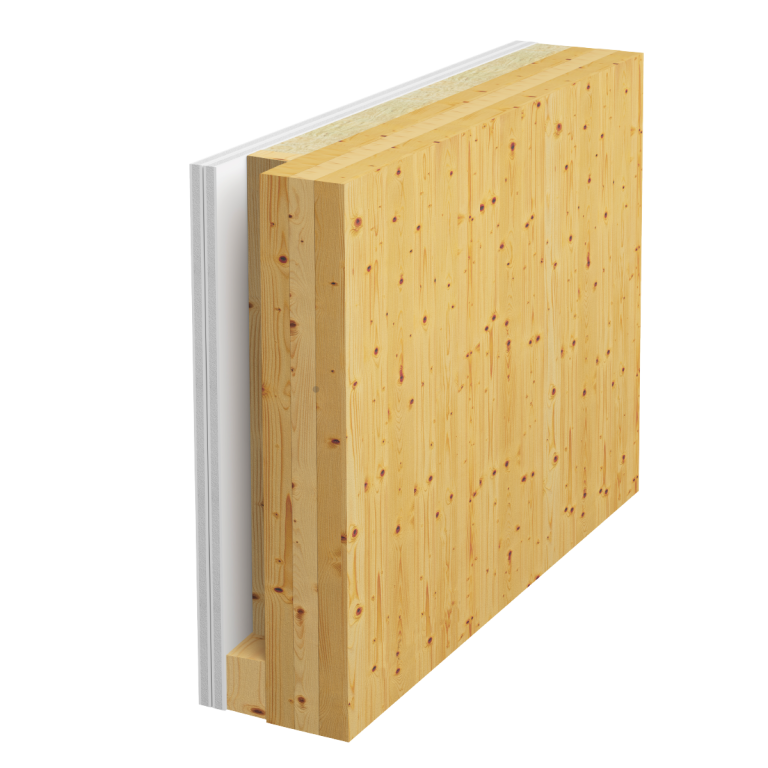

Notranja stena iQwood
Tudi notranje masivne lesene stene Lumar iQwood so izdelane iz lesa smreke. Križno postavljene deske so mozničene z bukovimi mozniki. Mozniki na notranji strani so lahko vidni, lahko pa ostanejo nevidni, odvisno od želje naročnika oz. arhitekta. Na vidni strani je možna izbira različnih vrst lesa. Stene so izdelane popolnoma brez lepil ali drugih kemičnih dodatkov. V kombinaciji z ilovnatimi ometi omogočajo vrhunsko kakovost bivanja in prijetno bivalno klimo.
01
02
03
04
Tehnični podatki
| 01 | Mavčno-kartonska plošča | 12,5 mm |
| 02 | Mavčno-kartonska plošča | 12,5 mm |
| 03 | Lesena podkonstrukcija | 50 mm |
| 04 | Vidna stena iQwood | 90 mm |
| Debelina stene | 165 mm | |
Notranja stena Lumar Silent 3.0
S premišljeno sestavo lahko doprinesemo tudi k izboljšani zvočni izolativnosti med posameznimi sobami. V ta namen smo razvili notranjo steno LUMAR SILENT 3.0, kot nadgradnjo naše osnovne stene, ki nudi še boljšo zvočno izolativnost. Nosilna konstrukcija je polno izolirana s celulozno izolacijo in zaprta z dvojno oblogo iz OSB plošč debeline 15 mm in mavčno-vlakenenih plošč debeline 10 mm. Dodatno je med oblogo in konstrukcijo nameščen še dilatacijski trak, ki znižuje prenos zvoka po konstrukciji.
05
04
06
01
02
03
Tehnični podatki
| 01 | Mavčno-vlaknena plošča | 10 mm |
| 02 | OSB plošča | 15 mm |
| 03 | Dilatacijski trak | 50 mm |
| 04 | Zvočna izolacija iz celuloznih vlaken z nosilno leseno konstrukcijo | 100 mm |
| 05 | OSB plošča | 15 mm |
| 06 | Mavčno-vlaknena plošča | 10 mm |
| Debelina stene | 150 mm | |
| Zvočna izoliranost Rw, R | 47 dB | |
| Požarna odpornost | REI 60 | |
Strehe
Strešna konstrukcija predstavlja pomemben element ovoja vsake hiše, ne zgolj z vidika energetske učinkovitosti, ampak tudi zaščite pred vremenskimi vplivi in trajnosti objekta. Kakovostno izolirana strašna konstrukcija, ponuja dobro toplotno zaščito, kvalitetna kritina in kakovostno izvedeni detajli pa zagotavljajo dolgo življenjsko dobo tako strehe kot hiše.
Streha Lumar
Debelina strehe
433 mm
433 mm
Debelina izolacije
300 mm
300 mm
Toplotna prehodnost skozi izolacijo
0,13 W/m2K
0,13 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,15 W/m2K
0,15 W/m2K
Streha Lumar Pasiv
Debelina strehe
493 mm
493 mm
Debelina izolacije
300 mm
300 mm
Toplotna prehodnost skozi izolacijo
0,13 W/m2K
0,13 W/m2K
Toplotna prehodnost ob upoštevanju deleža lesa
0,13 W/m2K
0,13 W/m2K

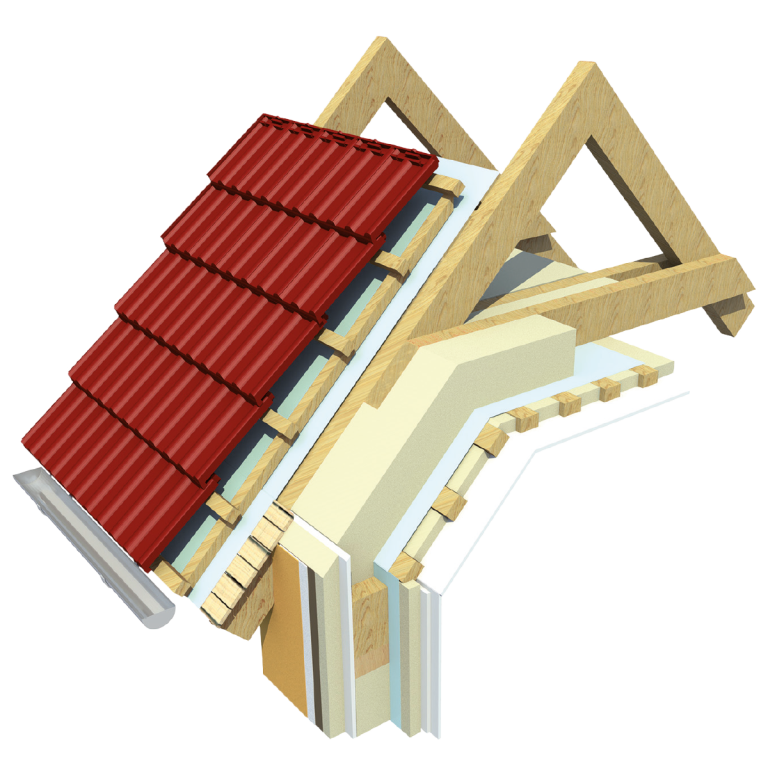

Streha Lumar
Pri mansardnih hišah strešno konstrukcijo sestavljajo leseni špirovci in škarniki, polno izolirani z mineralno izolacijo in dodatno podkonstrukcijo na spodnji strani, v kateri so razpeljane inštalacije in dodaten prostor za izolacijo. S 300 mm skupne debeline izolacije ponuja dobro toplotno izolativnost. Na notranji strani je zaprta z mavčno-kartonsko ploščo. Na zunanji strani so špirovci zaščiteni s kakovostno sekundarno kritino, na katero so nameščene lesene letve za prezračevanje in na njih izbrana kritina.
01
02
03
04
05
06
07
Tehnični podatki
| 01 | Letve | 50 mm |
| 02 | Prezračevalne letve | 70 mm |
| 03 | Sekundarna kritina | 0,2 mm |
| 04 | Mineralna toplotna in zvočna izolacija z špirovci | 240 mm |
| 05 | Parna ovira | 0,2 mm |
| 06 | Mineralna toplotna in zvočna izolacija z leseno podkonstrukcijo | 60 mm |
| 07 | Ognjevarna mavčno kartonska plošča | 12,5 mm |
| Debelina strehe | 433 mm | |
| Debelina izolacije | 300 mm | |
| Toplotna prehodnost skozi izolacijo | 0,13 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,15 W/m2K | |

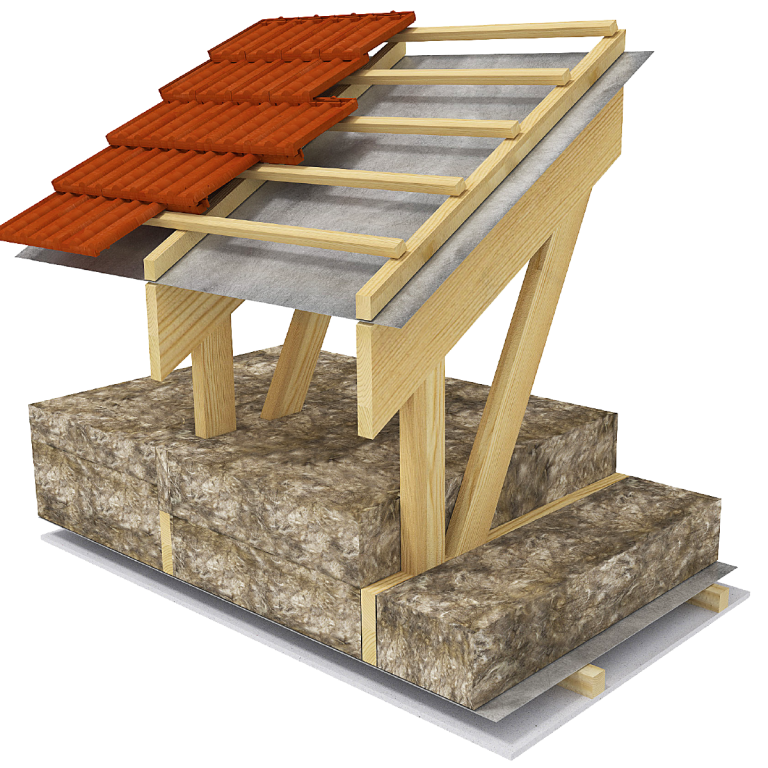

Streha Lumar Pasiv
Pri hišah s polno etažno višino strešno konstrukcijo izvedemo s prefabriciranimi žebljanimi paličnimi nosilci. Izolirani z vsaj 300 mm mineralne izolacije, z ustreznim prezračevanjem preostalega podstrešnega prostora preprečujemo poletno pregrevanje. Na spodnji strani nosilcev so nameščene letve v katerih je razpeljan razvod inštalacij. Konstrukcija je s spodnje strani zaprta z mavčno-kartonsko ploščo.
01
02
03
04
05
06
07
Tehnični podatki
| 01 | Letve | 50 mm |
| 02 | Prezračevalne letve | 70 mm |
| 03 | Sekundarna kritina | 0,2 mm |
| 04 | Mineralna toplotna in zvočna izolacija z lesenimi žebljanimi paličnimi nosilci | 300 mm |
| 05 | Parna ovira | 0,2 mm |
| 06 | Letve | 60 mm |
| 07 | Ognjevarna mavčno-kartonska plošča | 12,5 mm |
| Debelina strehe | 493 mm | |
| Debelina izolacije | 300 mm | |
| Toplotna prehodnost skozi izolacijo | 0,13 W/m2K | |
| Toplotna prehodnost ob upoštevanju deleža lesa | 0,13 W/m2K | |
